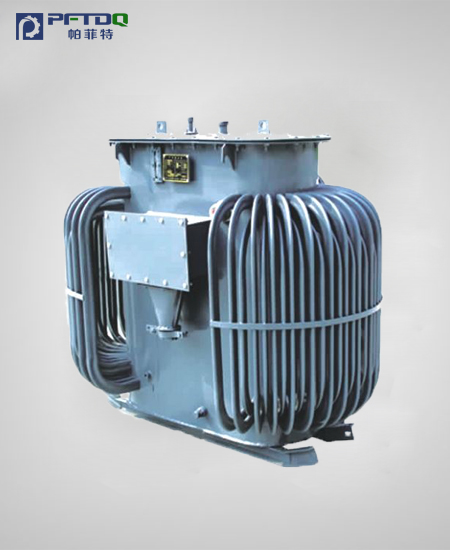

三相礦用變壓器KSG-15kva30kva60kva

變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用 全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口西班牙繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。

※ 變壓器的材料說明：

①鐵芯

采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用最合適之材料，使變壓器性能設計達到最佳。（常規材料為全新優質硅鋼片）。

②線材

采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。

 ③絕緣材料

采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。

④接線端子排

 小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用優質銅排。

 ⑤鐵腳

主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。

一、適用范圍

   KSG型礦用隔爆型干式變壓器（以下簡單稱變壓器）適用于煤礦井下有沼氣煤塵的爆炸危險場所。在交流50Hz/電壓至2000V的供電線路中/為煤電鉆提供127V電源。 變壓器按GB3836.1-83《爆炸性環境用防爆電氣設備通用要求》GB3836.2-83《爆炸性環境防爆電氣設備隔爆型電氣設備“d”》等有關標準設計檢驗。

 二、工作條件

 1.海拔高度不超過2500m,環境大氣壓力80～110KPa;

 2.周圍環境溫度為-5℃～+40℃,

 3.周圍空氣相對溫度不大于95%(+25℃時);

 4.在有甲烷爆炸性混合物及煤塵爆炸危險的環境中;

 5.在無破壞絕緣的氣體或蒸汽的環境中;

 6.在無顯著搖晃和沖擊振動的地方;

 7.與水平面的安裝斜度不起過15°;

 8.能防止滴水的地方;

 9.安裝類別:Ⅲ類;

 10.污染等級:3級。

三、結構特征

     KSG型礦用隔爆型變壓器的箱殼，系由鋼板焊接制成，箱殼可經受8個大氣壓力的液壓試驗；箱蓋與箱沿之間的接觸面符合隔爆要求；箱蓋由鋼板制成，上面有兩個電纜出線套，出線套內面放置橡膠墊圈，電纜穿過橡膠墊圈，旋緊出線圈后，可借橡膠墊圈壓緊電纜以確保密封，所選用的電纜外徑，必須與橡膠墊圈配合緊密，務使電纜能被壓緊，完全密封，以保證個保性能；

 KSG型礦用隔爆型變壓器的高壓線圈，可接成星形接法，或三角形接法。相應的電源電壓分別為380及220V，或400及230V 660V 1140V。改接時需將變壓器與電源斷開，打開箱蓋，在器身接線板上進行。

          在箱殼內面有接地用的螺栓，箱殼拖架上也焊有接地螺栓，均應妥為接地。

        箱殼外面焊有拖架，供在水平位置使用拖動，在運輸或儲藏時可直立存放。

注：我公司可根據客戶的具體需求進行設計
